Преимущества технологии грувлочных соединений
Система трубопровода с пазовыми соединениями «Грувлок» на сегодняшний день - это одна из самых современных, многоцелевых, экономичных и надежных систем.
подготовить и установить трубы
смещение и отклонение
устойчивая система
Широкий ассортимент
Мы упрощаем для Вас процесс закупки, с нами Вы можете экономить время покупая широкий ассортимент товаров в одном месте
Продукция на складе
Постоянно поддерживаемый ассортимент реализуемой нами продукции на складе позволит Вам приобретать продукцию «Здесь и сейчас»
Техническая поддержка 24/7
Компетентные сотрудники компании готовы помочь Вам решить задачу любой сложности
Официальная гарантия
Мы предоставляем гарантию на все реализуемое нами оборудование. Весь брак или товары со скрытыми дефектами подлежат обмену или возврату. Минимизация Ваших рисков – наш приоритет
Типы конструкций
Технология использования
грувлочных соединений
Функционирование трубопроводов различного назначения (в противопожарных системах или при строительстве мостов) возможно лишь при соответствии технических характеристик труб и фитингов жестким требованиям. Бессварные соединения грувлок – новая технология, используемая при монтаже трубопроводов. Метод упрощает монтажные работы, обеспечивая надежное, герметичное соединение на длительный срок.
Бессварные соединения предлагает компания Groovex – федеральный поставщик оборудования для водоснабжения и пожаротушения в России и СНГ. Наше предприятие напрямую контактирует с основными производителями в Азии и Европе, поэтому мы обеспечиваем наших партнеров оборудованием высокого качества с гарантией. Наша цель – создать условия для безупречного уровня работы эксплуатационных и монтажных служб, которые работают с нашим продуктом. Конечные потребители используют безопасные системы водоснабжения и пожаротушения, что возможно благодаря точной сборке на мощностях нашего предприятия.
Особенности бессварных соединений грувлок

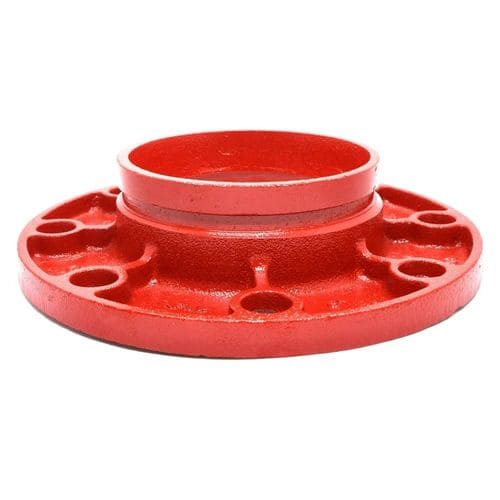

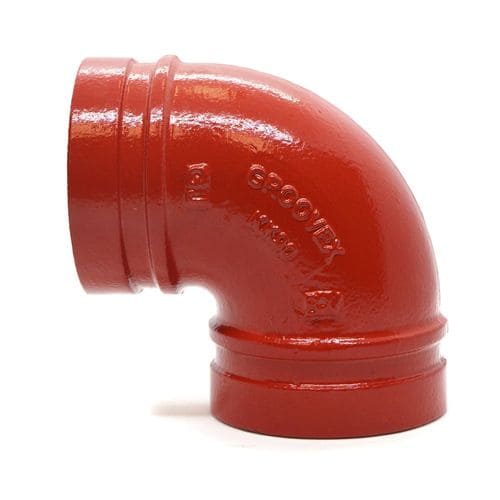

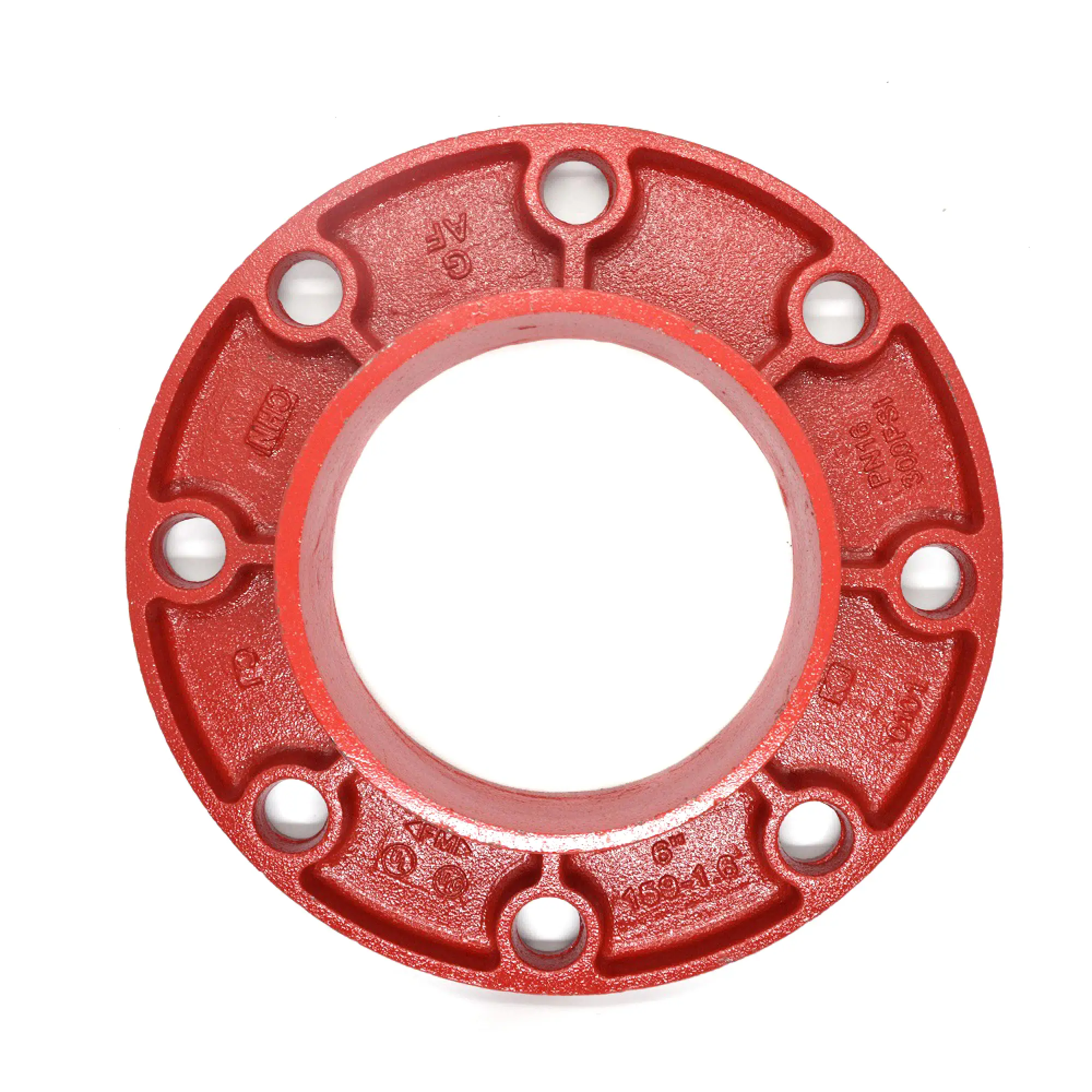

Система бессварных соединений металлических труб грувлок по сути являет собой хомуты из ковкого чугуна с эластичной манжетой из антибактериальной резины EPDM. Элементы (тройники, крестовины, переходники, фланцы, заглушки и др.) фиксируются с помощью пазов на концах, которые заходят в специальные накатанные канавки на трубах.

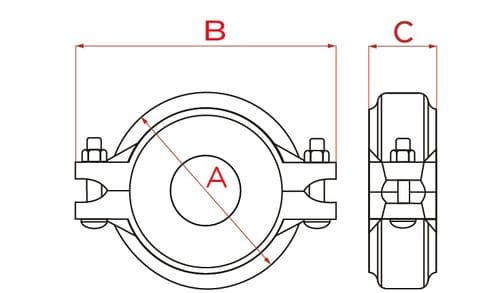

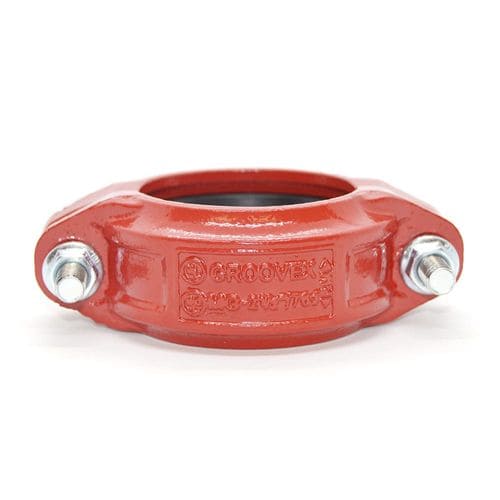

Резиновая прокладка устанавливается над двумя концами трубы, вокруг размещена двухсекционная муфта, которая затягивается двумя болтами и гайками. При затягивании болтов создается давление, сообщая деформацию уплотнителю. Резиновая манжета плотно прилегает к трубе, обеспечивая герметичность и прочность. Стыковка канавок и пазов придает дополнительное соединение.
Герметичность прокладки
С-образный профиль резиновой прокладки создает герметичное уплотнение за счет трех факторов:
- Диаметр прокладки меньше диаметра трубы, что в сборке создает уплотнение;
- Полная адаптация прокладки с половинками муфты, что усиливает уплотнение;
- Повышение давление при затягивании болтов делает соединение герметичным на 100%.
Жесткие и гибкие бессварные соединения
Возможно исполнение муфт в двух вариантах – жестком и гибком.
Жесткие муфты сообщают прочное, недвижимое соединение, не уступающее фиксации фланцевых, сварных и резьбовых трубопроводов. Этот тип бессварных соединений грувлок нивелирует или уменьшает угловое отклонение, смещение оси и вращение после монтажа. Благодаря этому удается прокладывать длинные трубопроводы без углового отклонения.
В гибких бессварных соединениях допускается небольшое угловое или осевое отклонение. Они используются для создания плавных переходов и обеспечивают поглощение теплового расширения. Это позволяет отказаться от традиционных компенсаторов.
Сфера применения бессварных соединений
Бессварные соединения для металлических труб используются в системах пожаротушения. Они обеспечивают герметизацию в водозаполненных и водовоздушных, дренчерных системах. Трубопроводы с данными конструктивными элементами предназначены для подачи воды и воздуха во временных и постоянных трубопроводах.
Муфты и фитинги устанавливаются на линии слива, транспортирующие жидкие растворы, а также сливные трубопроводы отопительных систем и промышленных кондиционеров.
О технологии бессварного соединения
Система трубопровода с пазовыми соединениями «Грувекс» является одной из самых современных и многоцелевых. Установка фиксатора выполняется в разы быстрее, чем соединение сваркой или паяным методом. Для этого достаточно закрутить гаечным ключом два болта с гайкой (для фланцевого соединения необходимо намного больше единиц крепежа). Система пазовой фиксации делает смену материалов удобной и исключает необходимости рассчитывать дополнительную длину трубы.
Преимущества бессварных соединений
Быстрая установка
Обвальцовка труб с установкой бессварных соединений занимает в разы меньше времени, чем сварка и нарезка резьбы.
Простое обслуживание и перепланировка
Детали легко разбираются и используются повторно, что позволяет делать перепланировку помещений. Уплотнение бессварных соединений металлических труб происходит под действием давления рабочей среды, поэтому муфты не требуют периодической затяжки.
Сборка в пространстве с ограниченным доступом
Соединения выполняются без сварки, это адаптирует технологию к использованию в любых условиях. Муфты и фитинги можно провернуть перед затяжкой, выравнять трубопроводы.
Тепловое расширение
Бессварные соединения грувлок сохраняют герметичность, поглощая тепловое расширение и сжатие в магистрали.
Система пазового соединения обеспечит эксплуатацию трубопровода на протяжении указанного срока и дольше, не требуя дополнительного обслуживания. Чтобы узнать цену бессварного соединения труб, подайте запрос на сайте компании «GROOVEX».
