Грувлочные переходники и заглушки

Заглушки и переходники грувлок

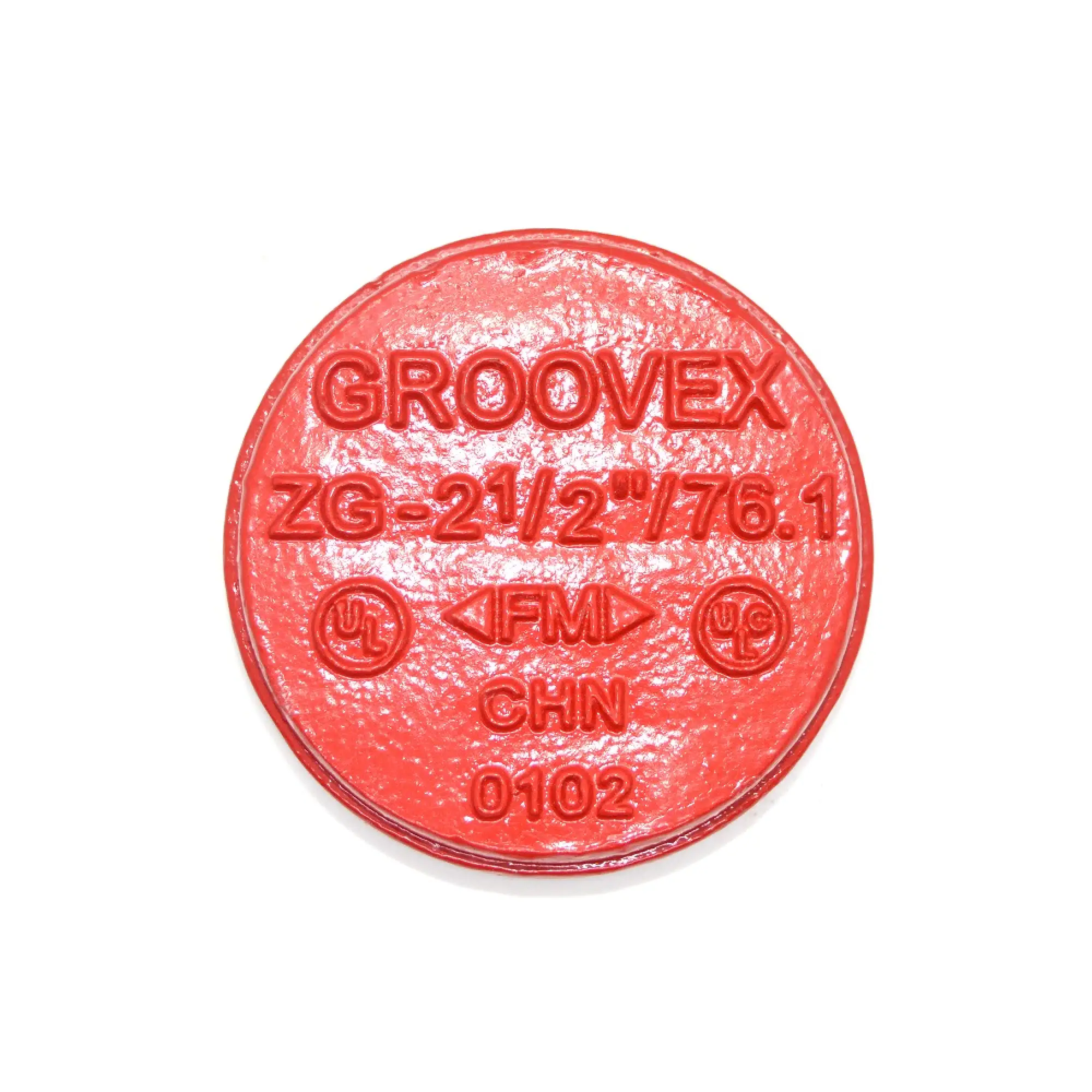

Задача заглушки — перекрыть отверстие трубопровода временно или постоянно. Выполняет запорные или изолирующие функции, создаёт герметичное уплотнение независимо от транспортируемого вещества: газа или жидкости. Грувлок заглушка спроектирована для монтажа на конце (или ответвлении) трубы, крепится посредством грувлочного соединения.

Дополнительная проблема трубопроводов — рабочая температура не может быть постоянной. Следовательно — все элементы расширяются и сжимаются, и этот процесс повторяется многократно. Чтобы минимизировать воздействие температуры, используются муфты, разработанные по принципу грувлок соединений.

Заглушки с пазовым соединением применяют в нефте- и газопроводах, в водо- и теплоснабжении, питьевом водопроводе, системах пожаротушения и утилизации отходов, на электростанциях, в химической, пищевой, горнодобывающей промышленности и строительстве.

‍

‍

‍

‍

‍

‍

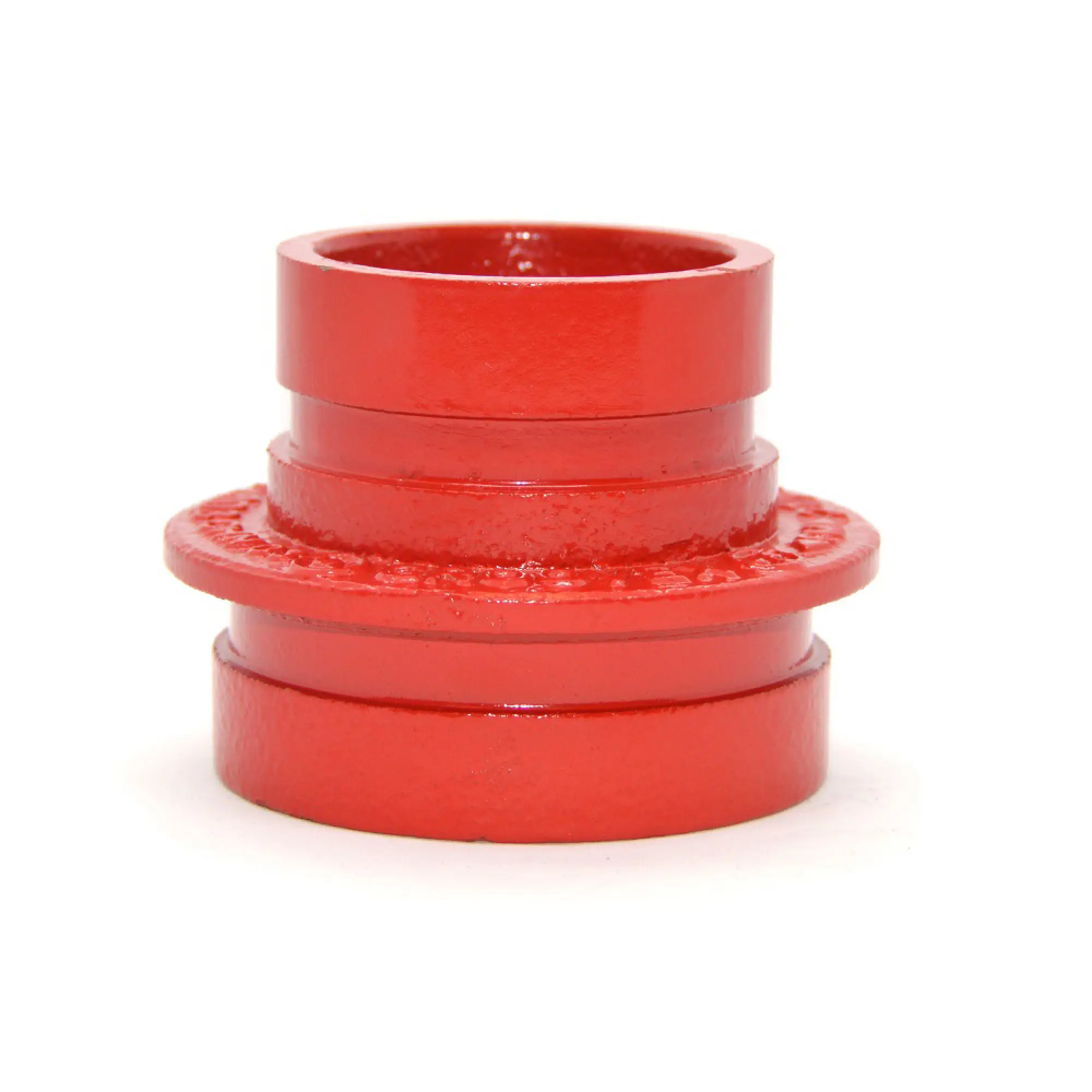

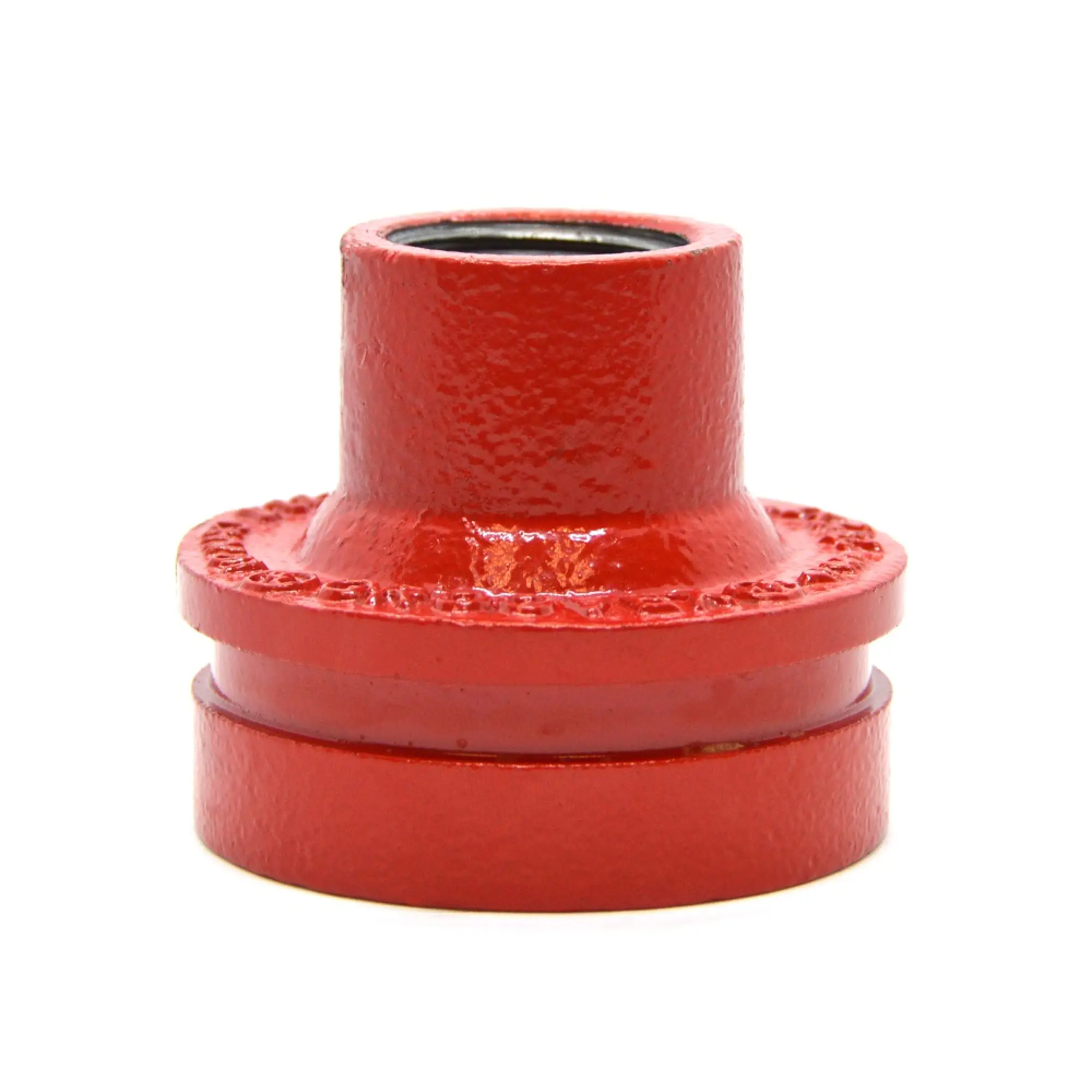

Грувлочные переходники — отдельный класс элементов, который позволяет соединять трубы разного диаметра или материала. Например, переходник с пазовым креплением легко стыкует стальной участок с ПНД-трубой, сохраняя целостность системы.

‍

‍

‍

‍

‍

‍

Преимущества грувлок соединений

Основной плюс грувлочных заглушек и переходников — при перепадах температуры не нарушается герметичность. И при этом не требуются дополнительные средства защиты, нивелирующие разницу между расширением и сжатием элементов трубопровода. Существуют и другие достоинства:

• грувлочная муфта не нуждается в сложной установке, не требуется сварка: пазы крепления выполняются двумя методами — нарезкой или накаткой;
• грувлок-конструкция может использоваться многократно, разбираться и собираться без потери рабочих характеристик;
• монтаж и демонтаж могут быть выполнены оперативно, слесарные работы не потребуются.

В стандартном трубопроводе нет необходимости подтягивать болты в соединении: уплотнение обеспечивает герметичность за счёт давления.

Алгоритм установки

Заглушка монтируется с применением муфты из ковкого чугуна. Задача муфты — выдержать давление по всей поверхности. Основные этапы установки:

1. Смазать край трубы, заглушки и внешнюю сторону манжеты. Может быть использована силиконовая смазка, допускаются и другие варианты, главное условие — отсутствие в составе нефтепродуктов.
2. Установить манжету таким образом, чтобы она была полностью надета на трубу, не выступая за край.
3. Соединить край трубы и заглушки, сдвинуть манжету, выровняв по центру. Внимание: недопустимо, чтобы манжета заходила на монтажные канавки.
4. Состыковать части корпуса муфты.
5. Проконтролировать, чтобы зацепные торцы располагались над канавками.
6. Вставить болты и наживить гайки.
7. При установке гаек нужно чередовать затяжку болтов, пока не будет достигнута необходимая фиксация, при этом зазоры между двумя элементами корпуса должны быть равномерны.

Некорректное затягивание может привести  к изгибу или защемлению манжеты. При соблюдении всех правил установки муфта обеспечивает герметичность в диапазоне температур от -30ºС до +110ºС. Выдерживает равномерное давление порядка 20 бар.

А если нужен переходник?

Установка переходника грувлок почти не отличается от монтажа заглушки. Разница лишь в том, что вместо перекрытия трубы вы соединяете два её участка. Например, переходник с 50 мм на 32 мм позволит плавно сузить магистраль без потери давления. Главное — подобрать модель с подходящими диаметрами и проверить совместимость материалов.
